新發電機主磁場未有剩磁或經長途運輸顛震后剩磁消失，或使用中因雷擊消磁，重新起動發電機時均不會自勵發電，這時必須對發電機主磁場進行充磁。

1.有刷發電機的充磁

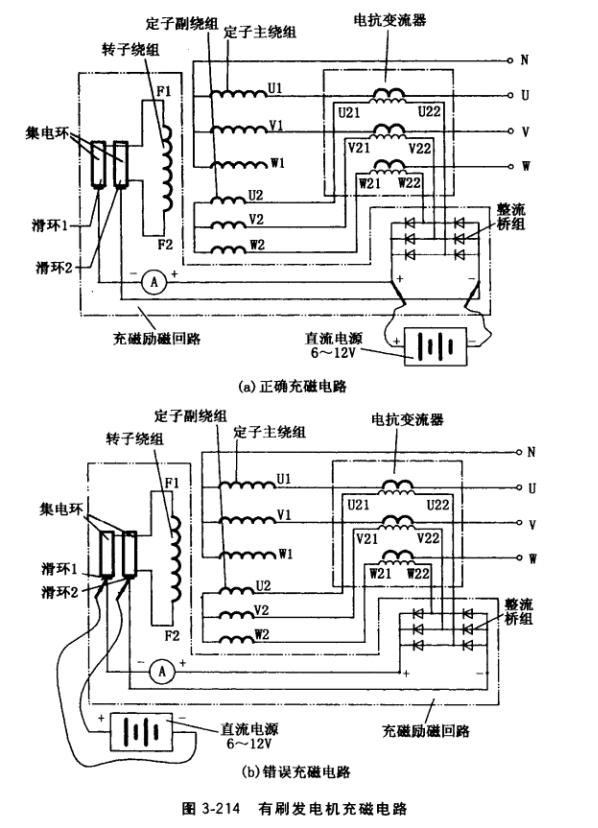

(1)充磁方法。圖3-214a中雙點劃線范圍為充磁回路，包括整流橋組、直流電流表、 電刷裝置、集電環、轉子繞組。充磁前發電機勵磁電路應完好，發電機處于停機或運轉狀態。用6?12V直流電源(可以是蓄電池，干電池或整流電源)“+”極觸整流橋組“+” 端，“-”極觸整流橋組“-”端，當直流電流表表針正向偏轉時，說明轉子繞組中有直流電流通過，完成充磁工作，即可脫離直流電源。有的發電機未裝勵磁電流表，且試驗臺上也未裝勵磁電流表，則最好在發電機旋轉情況下充磁，觀察交流電壓表有電壓指示，脫離充磁電源后發電機能維持電壓，即完成充磁。

(2)兩種錯誤充磁方法。一是直流電源“+”極觸電刷、滑環2, “-” 極觸電刷、滑環1，見圖3-214b,此時直流電流表表針正向偏擺，若發電機有旋轉，交流電壓表指示電壓上升，但充磁電源一脫離，發電機就隨之失壓。因為在這種情況下，充磁電源所激勵的勵磁電流方向與整流橋組輸出的勵磁電流方向相反，不可能維持發電機勵磁電流；二是直流電源 “+”極觸整流橋組“-”端，“-”極觸整流橋組“+”端，則表現為勵磁電流表表針反偏，交流電壓表指示電壓上升，但充磁電磁一脫離，發電機隨之失壓。因為在這種情況下， 充磁電源所激勵的勵磁電流方向也與整流橋組輸出的勵磁電流方向相反，不可能維持發電機勵磁電流。

2.無刷發電機充磁

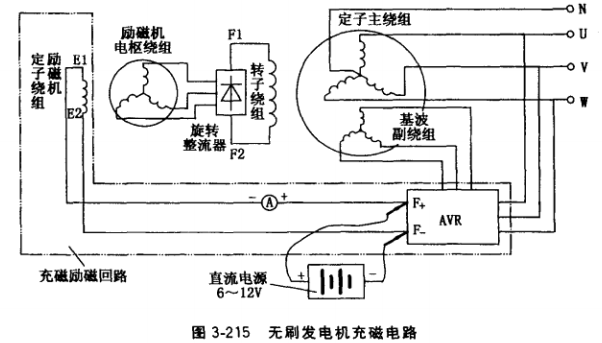

圖3-215中雙點劃線范圍為充磁回路，包括AVR自動電樂調節器輸出端“F+”、“F-”端、直流電流表、勵磁機定子繞組端點E1、E2。充磁前發電機充磁勵磁電路應完好，發電機處于停機或運轉狀態。6?12V直流電源“+”極觸AVR的“F1”端（或“+”端）， “-”極觸AVR的“F2” 端（或“-”端），此時直流電流表表針正向偏轉，說明轉子繞組中有直流電流通過，完成充磁工作，即可脫離直流電源。有的發電機未裝勵磁電流表，且試驗臺上也未裝勵磁電流表，則最好在發電機旋轉情況下充磁，觀察交流電壓表有電壓指示， 且脫離充磁電源后發電機能維持電壓，即完成充磁。

3.直流勵磁機充磁

圖3-216中雙點劃線范圍為充磁勵磁回路，包括直流直      流電源 充磁勵磁回路電流表“ + ”端、“-”端、定子主磁極繞組。充磁前勵磁機充磁勵磁電路應完好，勵磁機處于停機或運轉狀態。6?12V直流電源“+”極觸直流電流表“+”端，“-”極觸定子主磁極繞組“F2” 端，此時直流電流表表針正向偏轉，說明定子主磁極繞組中有直流電流通過，完成充磁工作，即可脫離直流電源。有的勵磁機未裝勵磁電流表，且試驗臺上也未裝勵磁電流表，則最好在勵磁機旋轉情況下充磁，觀察交流電壓表有電壓指示，且脫離充磁電源后勵磁機能維持電壓，即完成充磁。若充磁直流電源“ +”、“-”極與定子繞組“F1”、“F2” 反接時，則直流電流表表針反向偏轉，電樞感應的電壓極性隨之改變，也就是勵磁機輸出電壓的“ +”、“-”端改變，影響勵磁機正常使用。

4.永磁勵磁機整機充磁法

永磁勵磁機是一種主磁場由永久磁鋼組成的三相或單相發電機，用于中型無刷發電機作副勵磁機。當新機無剩磁、舊機使用日久磁鋼退磁或雷擊消磁時，都必須進行充磁。傳統充磁法必須把定、轉子分體，并在每個磁鋼繞上充磁線圈，然后通入直流電流充磁。這種方法工作量大、充磁效率低。這里介紹一種簡便的充磁方法。

（1）永磁勵磁機充磁

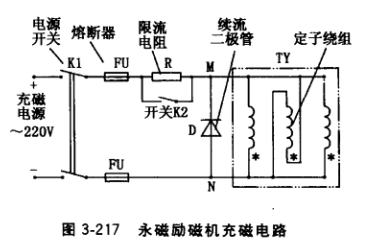

①接線。如圖3-217所示，把永磁機定子三相繞組任一相反相，然后三相繞組并聯連接。續流二極管D用于在切斷充磁電源時，給定子三相繞組儲能提供放電回路，以免繞組產生過電壓而導致定子繞組絕緣損壞。限流電阻 R可用500?1000W電阻爐或同容量燈泡。開 關K2與電阻R并聯，K2合上時，將電阻R短 路。直流充磁電源經開關K1、熔斷器FU后 接入。

②對極性。將永磁機轉子置于自由轉動狀態，開關K2斷開，合上開關K1,這時定子三相繞組產生的合成磁場與轉子磁鋼剩磁磁場相互作用，轉子自行轉動，到兩者極性對正時轉子停止轉動，之后不要改變轉子空間位置，等待充磁。

③充磁。閉合開關K2,電阻R短路。合上開關K1,進行充磁，拉開開關K1,停止充磁，再合、拉重復5?7次，充磁基本完成。退出充磁電路，定子三相繞組恢復正常接法， 由內燃機帶動發電機旋轉發電，檢驗其空載和滿載電壓性能。

充磁注意事項：合上開關K1時，充磁電流可達100A以上，開關K1和熔斷器FU載流量必須與之相匹配。充磁開關K1操作：一合上馬上拉開，每次合上時間不可超過1秒鐘，以防沖擊電流過大，引起磁勵機定子二相繞組過電流發熱導致絕緣損壞。

(2)永磁勵磁機退磁。當永磁勵磁機運行時電壓 太高或充磁時磁通最過多使永磁機電壓太高時，必須 實施退磁使電壓符合要求。

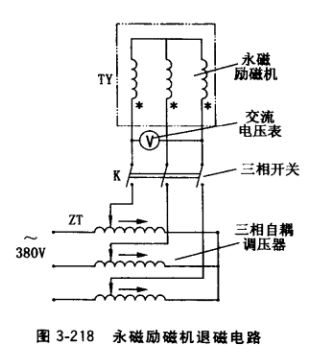

①接線。如圖3-218所示，永磁勵磁機定子三相繞組輸出端經三相開關K接到三相自耦凋壓器的輸出端 子(自耦調壓器每相功率應≧1kVA)，交流電壓表用于檢測永磁勵磁機定子線電壓。

②退磁。退磁的開關K處于斷開狀態，水磁勵磁機在額定轉速下運轉，三相自耦調壓器調壓手柄置于輸出電壓最大的位罝。合上開關K,將三相自耦調壓 器調壓手柄向輸出電IE減小方向緩慢旋轉(如圖中箭頭方向)，這時永磁勵磁機電壓就會下降，當下降到要求值時，停止自耦調壓器調手柄調節，拉開開關K,如果永磁機電壓有回升，再繼續以上退磁操作，直至空載電壓和滿載電壓都符合要求為止。
